Ультразвуковой расходомер-счетчик газа Turbo Flow UFG-H

Скачать каталог

Описание

Характеристики

Документация

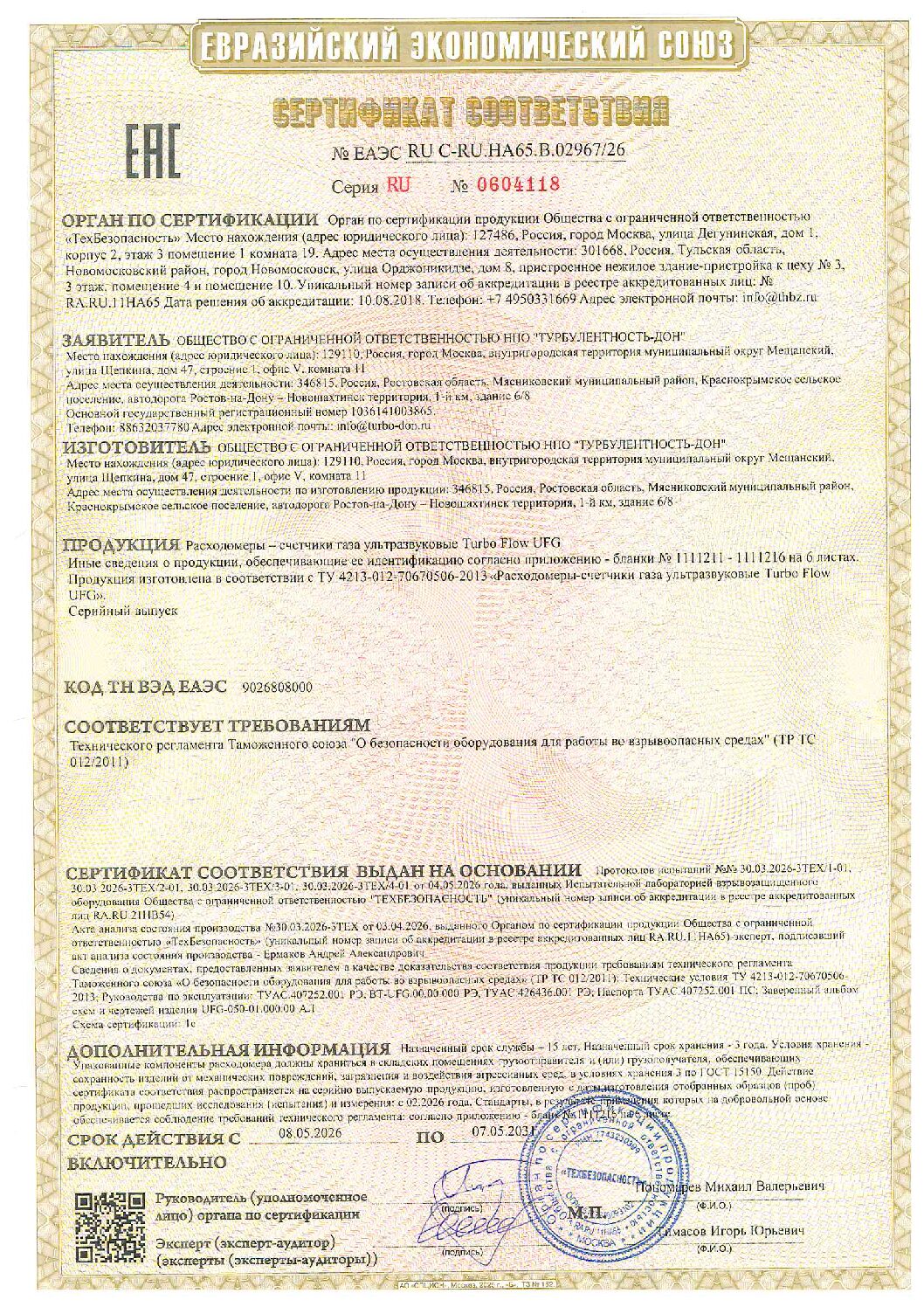

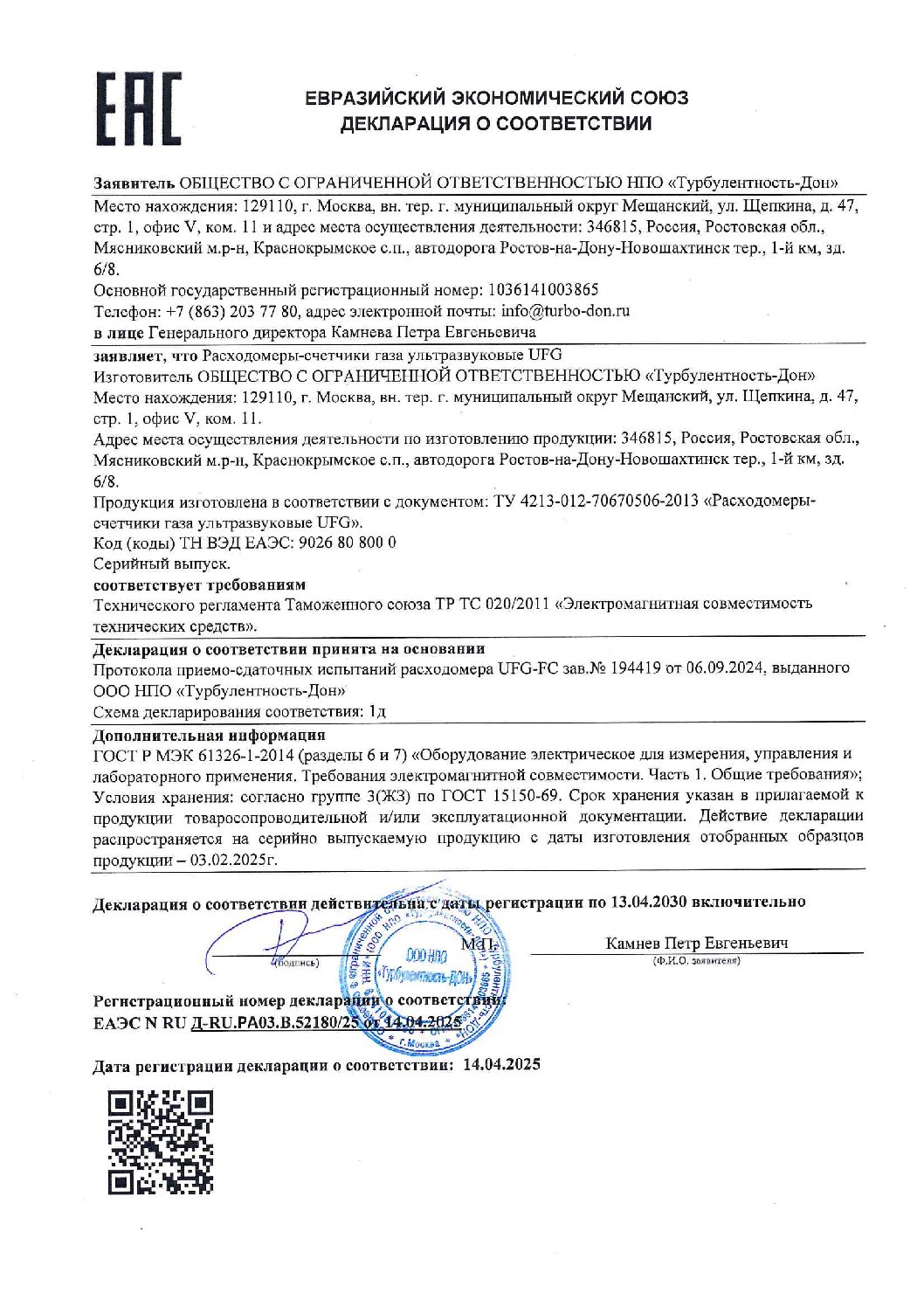

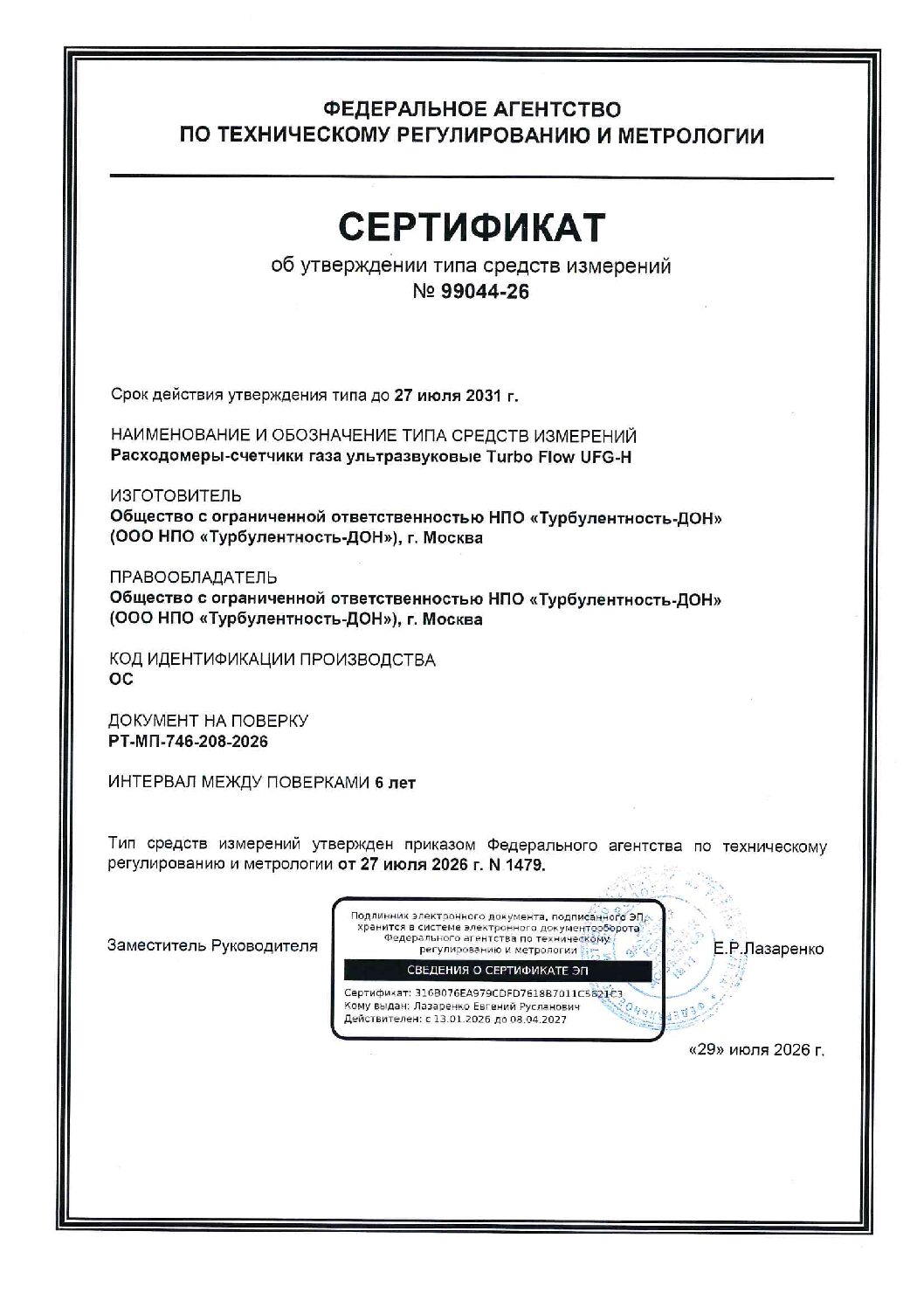

Сертификаты

О продукте

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-H предназначены для измерений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы, как природного газа по ГОСТ 5542, так и других газов не агрессивных к материалу первичного преобразователя.

Область применения

Коммерческий и технологический учет газа на объектах коммунально-бытового хозяйства и промышленных предприятий, газораспределительных пунктах, котельных.

Отличительные особенности

Высокая стабильность и точность измерений
Широкий динамический диапазон 1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:500, 1:1000, 1:2000, 1:2500
Встроенная интеллектуальная система самодиагностики ПО АРМ «UFG View»
Имитационная поверка на месте эксплуатации
Дистанционное подключение к счётчику по Bluetooth
Передача данных о расходе газа по стандартам связи NB-IoT, GPRS
Не требует прямолинейных участков трубопровода до и после расходомера
Нечувствителен к дестабилизирующим факторам различной природы
Непрерывное ведение часовых/суточных независимых архивов измеренных параметров, событий и изменений настроек
Автономная работа комплекса
Возможность замены элемента питания без демонтажа с трубопровода

Мобильное приложение для абонентов узлов учёта газа

Мобильное приложение предоставит удобные функции для управления счетчиками и отслеживания потребления газа.

Автоматическая передача показаний газового счетчика
Удобное управление счетчиками, включая просмотр сведений о счетчике, историю показаний и уведомления
Отслеживание потребления газа с помощью графиков и аналитических инструментов
Просмотр счетов и оплата за потребленный газ
Получение поддержки и помощи по использованию счетчика и приложения

Варианты исполнения

Со встроенным запорным клапаном для автоматического отключение подачи газа в случае фиксации утечек
По типу присоединения к технологическому трубопроводу: накидная гайка, фланцевое

Метрологические характеристики

Характеристика

Значение

Класс точности:

– при 1 паре приемопередатчиков

– при 2 парах приемопередатчиков

± 3,0/1,5

± 2,0/1,0

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях в диапазоне расходов Qmin≤ Q < 0,01 Qmax:

– при 1 паре приемопередатчиков

– при 2 парах приемопередатчиков

± 3,0

± 2,0

Пределы допускаемой относительной погрешности при измерении объемного расхода и объема газа при рабочих условиях в диапазоне расходов 0,01Qmax ≤ Q < Q max:

– при 1 паре приемопередатчиков

– при 2 парах приемопередатчиков

± 1,5

± 1,0

Технические характеристики

Характеристика	Значение
Диаметр условный, мм	от 15 до 100
Параметры измеряемой среды: – диапазон температур, ºС -для исполнения М -для исполнения Х – абсолютное давление, не более, МПа	от -30 до +70 от -50 до +70 от 0,1 до 0,6
Максимальный динамический диапазон, Qmin/Qmax	1:20, 1:30, 1:50, 1:65, 1:80, 1:100, 1:130, 1:160, 1:200, 1:400, 1:500, 1:1000, 1:2000, 1:2500
Объемный расход газа в зависимости от модификации: – минимальный, м3/ч, не менее – максимальный, м3/ч, не более	0,016 1 600
Скорость потока газа в обоих направлениях в зависимости от условного диаметра: – минимальная, м/с, не менее – максимальная, м/с, не более	0,008 60
Выходные сигналы: – импульсный масштабируемый, м3/имп. – цифровой	от 0,001 до 1 RS-485 (опционально), RS-232
Напряжение питания: – от встроенной батареи, В – от внешнего питания	3,6 от 12 до 24
Потребляемая мощность, Вт, не более	6,0
Масса, кг	6,0
Габаритные размеры, мм, не более — высота — ширина — длина	400 400 1000
Степень защиты по ГОСТ 14254-2015	IP65

Эксплуатационные характеристики

Характеристика

Значение

Условия эксплуатации:

– температура окружающего воздуха, ºС

–– для исполнения М

–– для исполнения Х

– относительная влажность воздуха, %,

– атмосферное давление, кПа

от минус 30 до плюс 70

от минус 40 до плюс 70

до 95

от 84,0 до 106,7
